Semiconductores Tipo P y N
La Base de la Electrónica Moderna
Los semiconductores son materiales con una conductividad eléctrica intermedia entre los conductores y los aislantes. Esta propiedad única los convierte en el pilar fundamental de la electrónica moderna, permitiendo la creación de transistores, diodos, circuitos integrados y, en última instancia, toda la tecnología digital que nos rodea.
El Corazón de un Semiconductor: Silicio y Germanio
Los semiconductores más comunes son el silicio (Si) y el germanio (Ge), ambos elementos del Grupo 14 de la tabla periódica. En su estado puro, estos materiales son semiconductores intrínsecos, lo que significa que tienen una conductividad muy baja a temperatura ambiente. Sus átomos forman una estructura cristalina donde cada átomo comparte cuatro electrones de valencia con sus vecinos, creando enlaces covalentes fuertes.
Dopaje: La Clave para Controlar la Conductividad
Para aumentar la conductividad y determinar el tipo de semiconductor, se introduce intencionalmente una pequeña cantidad de impurezas en la estructura cristalina del material puro. Este proceso se conoce como dopaje. Las impurezas utilizadas son elementos con un número diferente de electrones de valencia que el semiconductor huésped.
Semiconductores Tipo N (Negativo): Exceso de Electrones
Los semiconductores tipo N se crean dopando un semiconductor intrínseco (como el silicio) con átomos de impureza que tienen más electrones de valencia que el material huésped. Estos átomos dopantes se conocen como "donadores" porque "donan" electrones adicionales al material.
Dopantes Comunes: Los dopantes típicos para silicio tipo N son elementos del Grupo 15 de la tabla periódica, como el fósforo (P), el arsénico (As) y el antimonio (Sb). Cada uno de estos átomos tiene cinco electrones de valencia.
Mecanismo: Cuando un átomo de fósforo, por ejemplo, se incorpora a la red cristalina del silicio, cuatro de sus cinco electrones de valencia forman enlaces covalentes con los átomos de silicio vecinos. El quinto electrón de valencia queda débilmente unido al átomo de fósforo. Con una pequeña cantidad de energía térmica, este electrón adicional se libera fácilmente y se convierte en un electrón libre, disponible para conducir la corriente.
Nomenclatura "N": El término "N" se refiere a la predominancia de cargas negativas (electrones) como portadores de corriente.
Semiconductores Tipo P (Positivo): Deficiencia de Electrones (Huecos)
Los semiconductores tipo P se crean dopando un semiconductor intrínseco con átomos de impureza que tienen menos electrones de valencia que el material huésped. Estos átomos dopantes se conocen como "aceptores" porque "aceptan" electrones de la red del semiconductor huésped, creando huecos.
Dopantes Comunes: Los dopantes típicos para silicio tipo P son elementos del Grupo 13 de la tabla periódica, como el boro (B), el aluminio (Al) y el galio (Ga). Cada uno de estos átomos tiene tres electrones de valencia.
Mecanismo: Cuando un átomo de boro, por ejemplo, se incorpora a la red cristalina del silicio, sus tres electrones de valencia forman enlaces covalentes con tres de los átomos de silicio vecinos. Sin embargo, para completar el cuarto enlace covalente con el cuarto átomo de silicio, falta un electrón. Esta "ausencia" de un electrón se conoce como un "hueco". Un hueco se comporta como una carga positiva efectiva y puede moverse a través de la red cristalina a medida que los electrones vecinos saltan para llenar el hueco, dejando un nuevo hueco detrás.
Portadores Mayoritarios y Minoritarios: En un semiconductor tipo P, los huecos son los "portadores mayoritarios" de corriente, ya que son mucho más numerosos que los electrones libres. Los electrones libres son los portadores minoritarios.
La Unión PN: El Corazón de la Electrónica

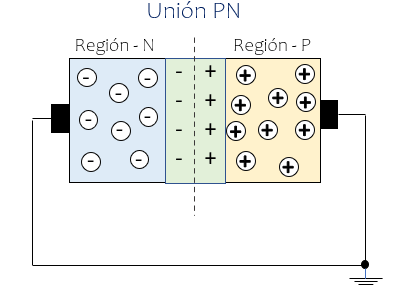

La verdadera magia ocurre cuando se unen un semiconductor tipo P y un semiconductor tipo N, formando una "unión PN". Esta unión es el principio fundamental de la mayoría de los dispositivos semiconductores, incluyendo:
Diodos: Permiten que la corriente fluya en una sola dirección. Cuando se aplica un voltaje en la dirección correcta (polarización directa), la unión PN conduce electricidad. Cuando se aplica un voltaje en la dirección opuesta (polarización inversa), la unión actúa como un aislante.
Transistores: Los transistores (como los BJT y MOSFET) son el bloque de construcción fundamental de los circuitos integrados. Permiten amplificar señales electrónicas o actuar como interruptores electrónicos, controlando el flujo de corriente.
Celdas Solares (Fotovoltaicas): Aprovechan la unión PN para convertir la energía luminosa en energía eléctrica. Los fotones incidentes generan pares electrón-hueco en la unión, que son separados por el campo eléctrico interno, generando una corriente.
LEDs (Diodos Emisores de Luz): La recombinación de electrones y huecos en la unión PN libera energía en forma de luz.
Aplicaciones de los Semiconductores P y N
La capacidad de manipular la conductividad de los semiconductores tipo P y N ha revolucionado la tecnología. Sus aplicaciones son vastas y omnipresentes:
Informática: Microprocesadores, chips de memoria (RAM, ROM, Flash), circuitos lógicos en computadoras, teléfonos inteligentes y tabletas.
Comunicaciones: Transceptores de radio, amplificadores de señal, dispositivos de comunicación inalámbrica.
Energía: Paneles solares, rectificadores en fuentes de alimentación.
Iluminación: Diodos emisores de luz (LEDs) para iluminación, pantallas y señalización.
Automoción: Electrónica de control del motor, sistemas de seguridad, sistemas de infoentretenimiento.
Medicina: Equipos de diagnóstico, dispositivos implantables, sensores biomédicos.
Industria: Control de motores, automatización, sensores industriales.
